IlustraciónLevantamiento as-built de una planta de flotación
Levantamos el área de flotación con la planta en operación: celdas, cañerías de proceso y edificios auxiliares.
Ver el casoEspecialidades / AS-BUILT 3D
Documentación as-built y modelos de coordinación
Organizar la condición existente en planos y modelos que respondan a las necesidades de ingeniería.
Levantamiento as-builtdesde 60 UFsegún superficie y entregables
Valores netos en UF al día de emisión. Sin compromiso.
Han confiado en nuestro equipo
- CODELCO
- BHP
- Capstone Copper
- El Abra
- Aster
Foto de faenaCuándo conviene
Una referencia clara
para cada decisión.
- Los planos as-built tienen años y la mantención se planifica sobre una planta que ya cambió.
- La ingeniería necesita un modelo para diseñar una ampliación.
- El equipo de mantención necesita consultar la instalación sin ir a terreno.
Se definen disciplinas, elementos, nivel de información y formatos. El equipo de proyecto debe poder distinguir datos capturados, interpretación y antecedentes aportados. La coordinación se revisa con versiones identificadas.
Del terreno al modelo

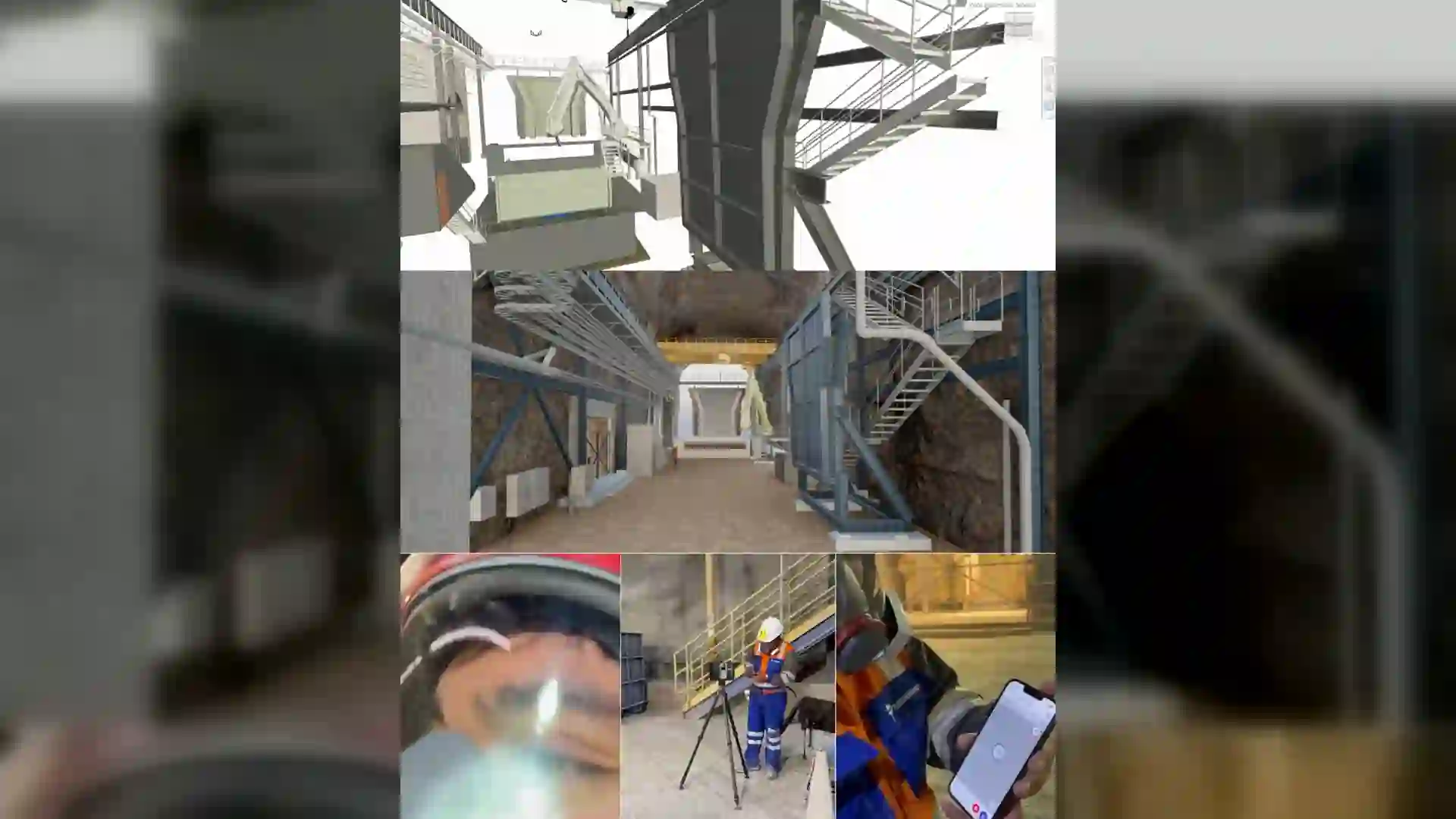

Del trípode en la plataforma
al modelo en pantalla.
El levantamiento pasa por estaciones de escaneo, registro de la nube y modelado.
El modelo se dibuja sobre la nube: lo que se ve en pantalla es lo que está construido.
Cómo trabajamos
Cuatro pasos,
del alcance a la entrega.
- 01
Revisión de planos
Revisamos los planos vigentes, su antigüedad y las diferencias que ya conoce tu equipo.
- 02
Captura

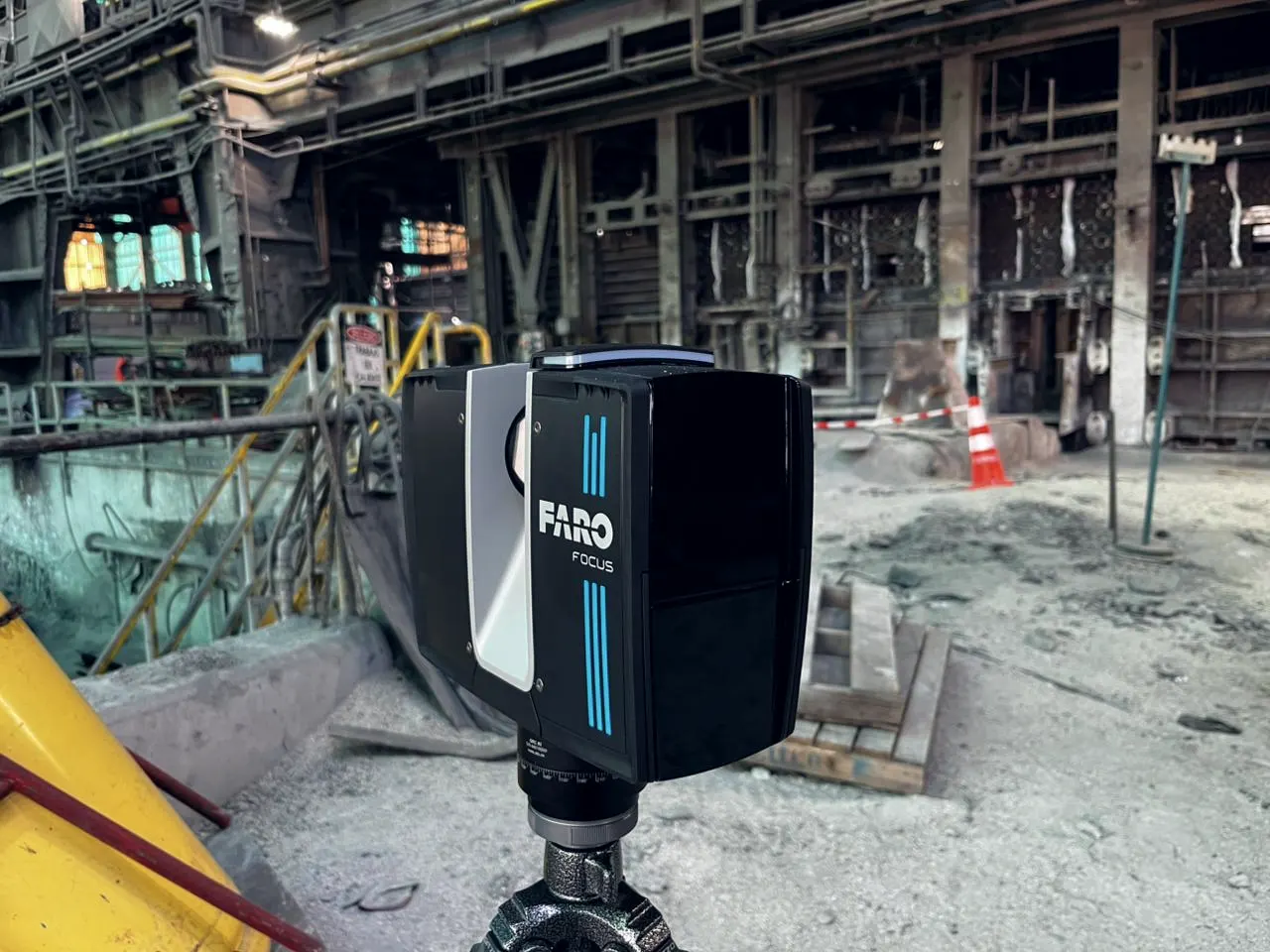

Escaneo con FARO Focus del área, sin detener la operación.
- 03
Diferencias
Comparamos los planos vigentes con la nube y marcamos lo que cambió.
- 04
Modelo y planos
Modelo BIM al nivel de detalle acordado y planos actualizados.
Entregables
Lo que queda
para tu proyecto.
| Entregable | Formato |
|---|---|
| Nube de puntos navegable | E57 o RCP |
| Modelo BIM | RVT, LOD según el uso |
| Planos actualizados | DWG |
| Modelo de coordinación | NWD |
Los entregables y formatos se acuerdan antes de medir. El FARO Focus mide con ±2 mm y tiene certificado de calibración de FARO, trazable a patrones nacionales.
Casos reales
Trabajos para CODELCO.
Por confidencialidad no publicamos montos, superficies, plazos ni mediciones.
Preguntas frecuentes
Lo que más nos consultan.
¿Cuánto cuesta una verificación as-built?
Parte desde 60 UF. El valor depende de la superficie, el nivel de detalle del modelo y los planos que se pidan.
¿Qué nivel de detalle (LOD) entregan?
El que pida el uso del modelo: coordinación, mantención o fabricación. En la planta de flotación de CODELCO entregamos un modelo BIM LOD 300.
¿En qué formatos entregan?
Modelo en Revit (RVT), planos en DWG, nube en E57 o RCP y modelo de coordinación en Navisworks (NWD).
¿Quién es dueño del modelo?
El cliente. Los archivos se entregan sin licencias recurrentes ni restricciones de uso.
¿Se puede actualizar el modelo después?
Sí. Se escanea solo el sector que cambió y se incorpora al modelo existente.
Otras especialidades
El siguiente paso
Cuéntanos qué necesitas medir.
Comparte el activo, la decisión y los antecedentes disponibles.
